商铺名称：上海蕴冉物资有限公司
联系人：张滔（先生）
联系手机：
固定电话：
企业邮箱：573028921@qq.com
联系地址：上海市宝山区锦伟路888号
邮编：201900
联系我时，请说是在牵牛钢材网上看到的，谢谢！

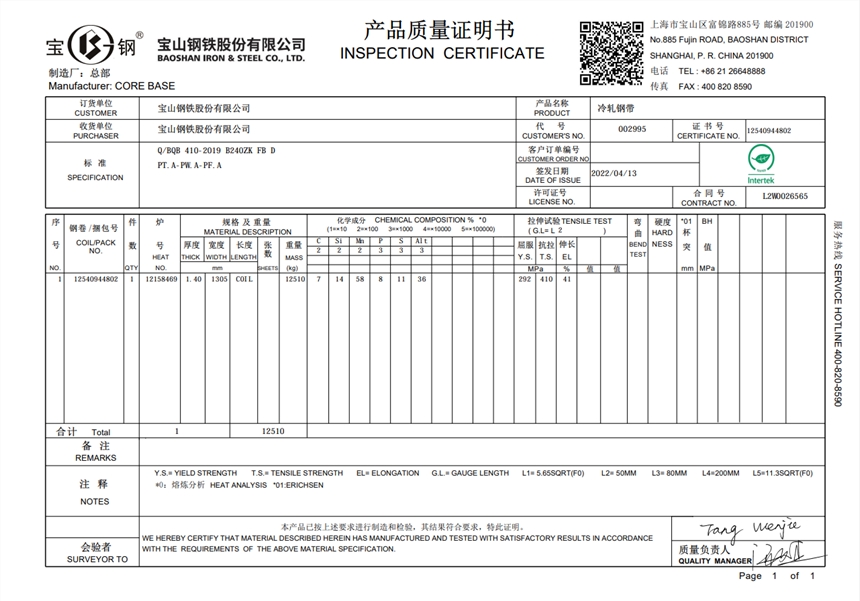

标准说明:泠轧碳素结构钢板及钢带
产品形态:冷轧钢板及钢带
日牌号解释
B:宝钢，BAOSTEEL
240:规定的最小屈服强度，MPa
Z:规定的最小抗拉强度与规定的最小屈服强度之差一般为140MPa
K:铝镇，细晶粒
3 分类和代号
3.1 钢板及钢带按用途区分如表1的规定。
表 1
| 牌 号 | 用? 途 |
| B240ZK | 结构件 |
| B280VK | 结构件 |
| St37－2G | 结构件 |
| St44－3G | 结构件 |
| St52－3G | 结构件、加强件 |
|
|
3.2 钢板及钢带按表面质量区分应符合表2的规定。
表2
| 级? 别 | 代? 号 |
| 较高级的精整表面 | FB |
| 高级的精整表面 | FC |
表 3
| 牌??? 号 | 化学成分（熔炼分析） % （质量分数） | ||||||||
| C | Mn | P | S | Alt | |||||
| B240ZK | ≤0.15 | ≤0.15 | ≤0.035 | ≤0.035 | ≥0.015 | ||||
| B280VK | ≤0.15 | ≤2.00 | ≤0.035 | ≤0.035 | ≥0.015 | ||||
| St37-2G | ≤0.17 | ≤1.00 | ≤0.035 | ≤0.030 | ≥0.015 | ||||
| St44-3G | ≤0.20 | ≤1.30 | ≤0.035 | ≤0.030 | ≥0.015 | ||||
| St52-3G | ≤0.20 | ≤1.60 | ≤0.035 | ≤0.030 | ≥0.015 | ||||
6.4 力学性能
6.4.1钢板及钢带的力学性能应符合表4和表5的规定。
6.4.2 由于时效的影响，钢板及钢带的力学性能会随着储存时间的延长而变差，如屈服强度和抗拉强度的上升，断后伸长率的下降，成形性能变差、出现拉伸应变痕等，建议用户尽早使用。
表 4
|
牌号
|
拉伸试验
|
||||||
|
屈服强度a
MPa |
抗拉强度
MPa 不小于 |
断后伸长率b
（L0＝50mm，b=25mm） % 不小于 |
|||||
|
公称厚度mm
|
|||||||
|
0.6～<0.8
|
0.8～<1.0
|
1.0～<1.2
|
1.2～<1.6
|
≥1.6
|
|||
|
B240ZK
|
240～380
|
390
|
≥29
|
≥30
|
≥31
|
≥32
|
≥33
|
|
B280VK
|
280～420
|
440
|
≥26
|
≥27
|
≥28
|
≥29
|
≥30
|
6 技术要求
6.1牌号及化学成分
6.1.1 钢的牌号及化学成分(熔炼分析)应符合表2的规定。
6.1.2 钢的成品化学成分允许偏差应符合GB/T 222的规定。
7 检验和试验
7.1 钢板及钢带的外观用肉眼检查。
7.2 钢板及钢带的尺寸和外形应用合适的测量工具检查。
7.3 检验文件类型在选用规定的检验和试验时，应符合7.4~7.6条款规定。
7.4 每批钢板及钢带所需检验项目的试样数量、取样方法、试验方法应符合表5的规定。3 分类和代号
3.1 钢板及钢带按用途区分应符合表1的规定。
a 当屈服现象不明显时采用RP0.2，否则采用ReL。
b 当厚度大于0.40mm且不大于0.60mm时，屈服强度的规定值允许增加20MPa；当厚度不大于0.40mm时，屈服强度的规定值允许增加40MPa。
c 试样为GB/T 228中的P14试样，试样方向为纵向。
d 厚度＜0.5mm和厚度＞1.6mm时，r值不做要求。
e rm＝(r90+2r45+r0).4。
级 别
代? 号
特????? 征
较高级的精整表面
FB
表面允许有少量不影响成形性及涂、镀附着力的缺陷，如轻微的划伤、压痕、麻点、辊印及氧化色等。
高级的精整表面
FC
产品二面中较好的一面无肉眼可见的明显缺陷，另一面至少应达到FB的要求。
超高级的精整表面
FD
产品二面中较好的一面不应有影响涂漆后的外观质量或电镀后的外观质量的缺陷，另一面至少应达到FB的要求。
|
|
|
||||
