商铺名称：天津舜荣焊接材料科技有限公司
联系人：朱文刚（先生）
联系手机：
固定电话：
企业邮箱：13602053072@163.com
联系地址：天津北辰科技园华丰道38号
邮编：300409
联系我时，请说是在牵牛钢材网上看到的，谢谢！

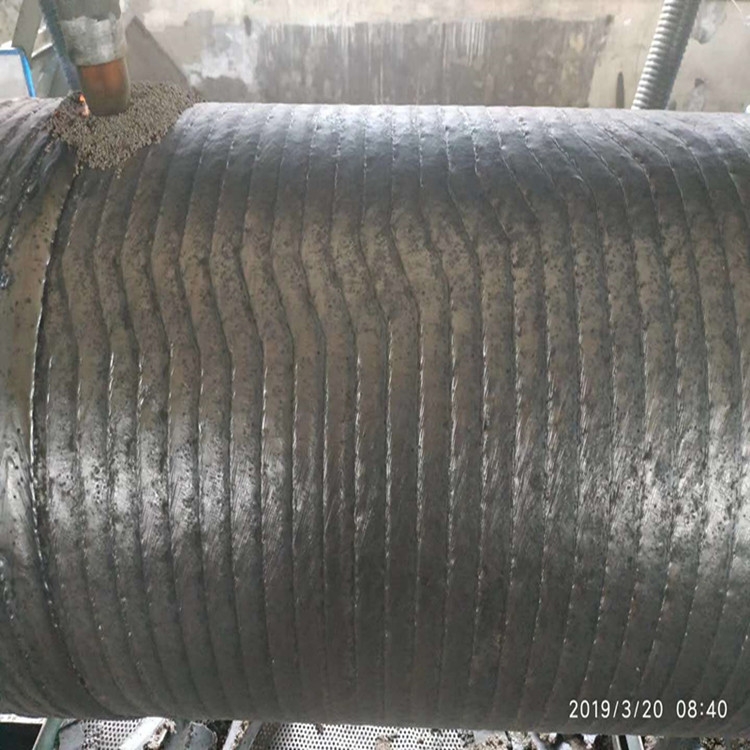

热轧开坯辊耐磨堆焊药芯焊丝
H1Cr13
特点：H1Cr13热轧开坯辊、辊道辊堆焊焊丝，具有焊接工艺性能优良，焊缝成形美观，脱渣容易的特点。 堆焊层具有更的高强度，同时具有良好的韧性和耐冷热疲劳性能，可以进行正常的机械加工。
用途：适用于各种轴类零件恢复尺寸堆焊，例如：热轧辊道辊、热轧开坯辊、热轧工作辊、连铸辊的堆焊 。
焊丝化学成分（%）及硬度（配以HJ260）
|
项目 |
C |
Mn |
Si |
Cr |
S\P |
Ni |
硬度 |
|
范围值 |
≤0.15 |
≤1.00 |
≤1.00 |
11.5~13.5 |
≤0.035 |
≤0.60 |
HRC32~36 |
常规供货规格及焊接规范
|
焊接电流（A） |
焊接电压 (V) |
焊接速度 (mm/min) |
层间及预热温度 （℃） |
去应力热处理 |
|
Φ4.0/Φ3.2 |
||||
|
400~550 |
29~33 |
~500 |
300~350 |
焊后缓冷至室温，再经520℃保温后缓冷至室温 |
注意事项：
1）清除堆焊处的油污、绣等
2）配用焊剂应按照规定进行烘焙。
