产品简介

品牌	自营品牌	价格区间	1万-3万
产品种类	质量式	介质分类	液体
产地类别	国产	应用领域	医疗卫生,环保,食品,化工,石油

JN系列U型科里奥利质量流量计管道密度仪是目前市场上精度很高的一款测量仪表，一般用于贸易结算或其它对测量精度和稳定性能要求高的工况场合。我公司引进吸收进口传感器技术，研发了综合测试性能高的多参数测量控制仪表，可以同时测量质量流量、体积流量、密度、温度。信号输出4-20mA，HART或485通讯、特殊的总线协议DP、PA、FF。

详情介绍

一、测量原理

      JN系列U型科里奥利质量流量计结构主体采用两根并排的U形振动管，将流体导入管内，使之沿管内向前流动，则管子将强迫流体与之一起上下振动。流体为了反抗这种强迫振动，会给管子一个与其流动方向垂直的反作用力，在这种被叫做科里奥利效应力（科氏力）的作用下，入口段管与出口段管在振动的时间先后会出现相位时间差。这种差异与流过管子的流体质量流量的大小成正比。通过电路能检测出这种时间差异的大小，则可测量出质量流量的大小。

       更专业一点解释：计量系统包括一台传感器和一台用于信号处理的变送器。依据牛顿第二定律：力=质量×加速度（F=ma），当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：

（a）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；

（b）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。

       由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc的作用： ΔFc=2ωVρAΔx （A—管道的流通截面积）。

       由于存在关系式：mq=ρVA，所以：ΔFc =2ωqmΔx，因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。

      流体密度的测量可通过测量管道的频率获得。利用流量测量的一对信号检测器可获得代表谐振频率的信号，一个温度传感器的信号用于补偿温度变化而引起的流量管钢性的变化。用一个高频时钟来测量振动周期的时间，测量值经数字滤波，对温度引起固有频率的变化进行补偿后，用传感器密度标定系数来计算出过程流体的密度。

二、性能特点

1、U型高精度科氏力科里奥利质量流量计具有同类产品无以伦比的高精度，可用于计量和贸易结算；

2、测量具有很高的准确性、重复性、稳定性，正常精度0.1%，高精度可达0.05%，重复性0.01%；

3、在流体通道内没有阻流元件和可动部件，因而其可靠性好，使用寿命长。有的质量流量计可用20年-30年；

4、可以测量高粘度流体和高压气体的流量，并且不受流体种类属性的影响。

三、技术参数

1、质量流量计的主要参数为质量流量kg/h或kg/min,精度0.1-0.2%，高精度0.05-0.1%。

2、密度仪的主要参数是密度参数，正常量程设定为0-2.0g/cm3，精度0.001-0.002g/cm³；

3、次要参数一般设定为质量流量、体积流量或密度参数或温度参数，有时候会设定为状态输出、信号输出或百分比输出，比如量程的50%；

4、辅助参数一般设定为温度，温度量程0-100℃，精度0.5-1℃；

5、电源输入24-60VDC，或85-265VAC，信号输出4-20mA（HART通讯协议，或485通信协议、频率脉冲输出、总线DP协议、FF协议、PA通讯协议输出）,可分别为密度、流量、温度。举例其中一款传感器输入输出为：

  (10)(9)—电源输入24VDC或220VAC；

  (1)(2)—主参数输出，HART协议通讯；

  (3)(4)—频率输出；

  (5)(6)—485输出。

5、正常工作温度-40℃~150℃，高温传感器一般采用分体式结构，环境温度-10℃~80℃；

6、工作压力正常0-4MPa，管径多为DN8-80，材料316L/904L；

7、一体式或分体式质量流量计密度仪，光敏键操作显示，表头可以设置参数，进行调零操作。

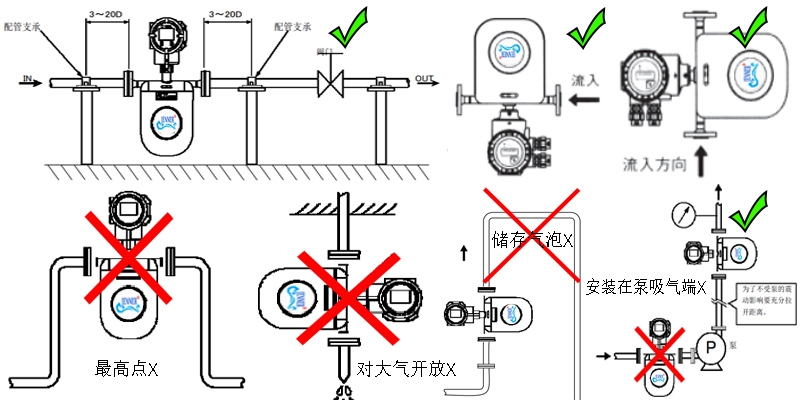

四、安装注意事项

1、务必满管测量！半管测量、高比例气液混合溶液测量都是大忌！

2、垂直或水平管道安装，U理想安装方式是水平，能够保证液体满管测量；

3、根据介质工况，避开高点（如介质中有气泡），避开低点（如介质中有沉淀物），避开突然拐弯的管道；

4、避开阀门、泵等强振动源，信号线要求屏蔽，避开强磁场；

5、其它注意事项，详见出厂说明书或与客服沟通。



五、管径大流通能力DN2-DN80
