PHA-004 光致变色镜片光谱分析系统是真正商用的用于测量光致变色镜片在不同温度和不同强度太阳光照射下的光谱变化特性的仪器。内置两个光谱仪和两组光源，分别实现测量光路和辐照光路。测试样品置于空气中即可于不同温度下测量，无须修正。全在线测试过程记录全部变色和褪色数据。正在被世界上多个行业实验室作为日常检测使用。适用于ISO8980-3，JJF1106，GB/T9105等标准的相关内容。

PHA（Photochromic lens Analyzer）

---真正的光致变色在线（online）测量系统，连续记录光致变色镜片和材料的着色和褪色全过程，变色细节完整无间隔。

适用标准：

• 符合GB 10810.3、ISO 8980.3、ANSI Z80.3、ISO12312-1 & ISO12311等标准中光致变色类镜片的测量要求。

• 符合QB/T 2506-2017 光学树脂镜片标准中光致变色类镜片的测量要求。

• 符合GB/T 9105  标准中光致变色眼镜镜片的测量要求。

主要特点：

• 内置两个光谱仪，分别负责透射比测量和模拟太阳光辐照两个光路；具有单独的辐照能量监控功能，可应对测量环境的变化导致的误差（如光路改变，光源老化衰减等）。

• 光照度范围可达110K Lux，可广泛适用于不同标准。

• 内置温度控制装置可以提供5~35℃的测量环境。

• 镜片直接在恒温空气中测量，避免了溶液的影响（如材料吸水、表面反射率改变，液体中的杂质等）。

• 整个测量过程镜片保持静止不动，辐照和透射测量实时进行，避免了镜片移动过程中快速变色导致的误差，也提供了包括变色过程和褪色过程的所有数据。

• 真正在线式测量，数据包括变色过程曲线和褪色过程曲线。可直接得到变色速度和半复明时间等数据。

• 带有两套夹具，自定心夹角用于普通圆形镜片，特殊的夹具可夹持各种异形镜片。

• 带有用于校验机器性能的校验镜片，可在日常监控设备的性能。

• 辐照光谱仪通过计量院标准辐照光源校准（自带校准证书），直接采用校准后的文件进行计算，辐照度可溯源。

• 内置激光辅助对准装置以确保测量点位于镜片设计基准点，并位于太阳光辐照光斑中央区域。

典型测量光源

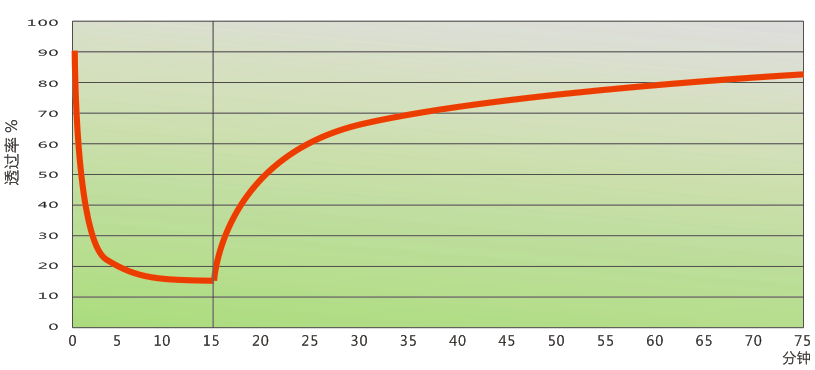

典型光致变色镜片的测试结果曲线

主机结构框架

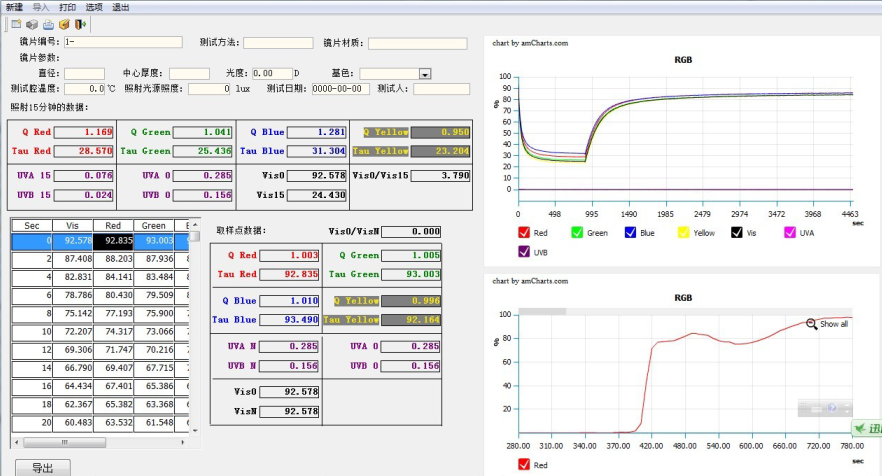

光致变色镜片中心透射比加权值的测试过程（15分钟辐照）

1号光谱仪光路：

• 用于记录镜片在辐照条件下的透过率变化情况

• 波长范围：200-1100nm

• 分辨率：0.1nm起（半峰宽）

• 记录模式：实时（可随意设定数据记录间隔时间，如0.5s，1s或2s）

• 输出数据：280-780nm加权

• 透射比测量范围：0.1%~100%

• 测量孔阑：1~5mm可调

2号光谱仪光路：

• 用于测量模拟太阳光的辐照强度和能量分布，您无须担心光源的衰减或变化情况，可监控并作出相应调整。

• 波长范围:200-850nm

• 分辨率：0.1nm起（半峰宽）

• 记录模式：实时

• 输出单位：Lux和µW/cm2

• 带计量院校准证书和校准数据文件

测量光源

• 采用具有zhuan利的氘卤一体化灯泡，功率搭配合理，输出稳定。

• 输出波长：200~2500nm。

• 稳定度：＜0.2% 波峰到波峰。

• 漂移：＜0.1%每小时。

• 功耗：不大于12W。

• 测量光源的强度可调，应处于微弱状态以使其不会导致镜片意外变色。

太阳光模拟装置

• 光源：短弧氙灯（Perkin Elmer），含散热模块和一体化风冷装置

• 透镜组：AM2滤光片，衰减片，截止片等

• 快门类型：机械快门用于控制辐照时间

• 快门相应时间：<0.1秒

• 快门时间控制：0000~9999秒可调（典型值为300或900秒）

• 辐照度：0~110K Lux（同时满足ISO标准和GB标准）

• 辐照孔径：短轴约8mm（可定制）

• 辐照能量密度要求：

恒温测试腔满足不同温度条件下的测量

• 测量介质：直接在空气中测量，避免了溶液的影响，也无须进行透射比修正。

• 温控范围：5~50 oC（常用温度：5oC, 23oC 或35oC）

• 温控调整精度：0.1 oC

• 波动范围：±0.5oC （无辐照时）；<±2oC（有辐照时）

• 控温方式：外置恒温水浴循环器，内置热交换器和空气循环系统

• 大样本直径：90mm

• 小样本直径：16mm

• 夹具前后移动范围：约30mm（可适用于不同拱高的镜片）

• 自由型夹具：四足自由活动，可夹持偏心或异形镜片

• 测量光路和辐照光路夹角：45°±0.5°

软件系统：

• ISO标准用计算软件

• GB标准用计算软件

• 褪色透射比，变色透射比，变暗幅度，半复明时间等

• 多种曲线显示：初始透射曲线、变色透射曲线、变色趋势曲线等

• 数据导出功能，报告打印功能

• 可显示任意时间点的Q值，Tau值，UVA、UVB和VIS值

• 自动显示镜片类别，自动判断是否合格。

• 可定制其他参数显示

配置：

• 光致变色性能测试仪主机1台

• 用于检查机器性能的校验镜片一组：至少包含5种不同透射比的镜片，涵盖5%至70%透射比范围。

• 夹具两套

• 进口恒温水浴循环器1台：温度控制范围-25~150^oC，温度稳定度±0.05^oC

• 品牌电脑1套，硬件配置不低于：i5四核CPU，8G-DDR4内存，512G固态硬盘，23.8英寸液晶屏。

• 品牌彩色激光打印机1台

• 使用说明书，出厂检验报告，计量院校准证书2份

校准提示：

PHA的辐照测量组件（包含光谱仪，光纤和余弦校正器等）由计量院按照JJG384-2002《光谱辐照照度标准灯》使用标准光源进行校准，并提供校准证书和校准文件。

PHA的透过率功能将在出货前送检，按照JJF1106-2003《眼镜产品透射比测量装置校准规范》提供校准证书。使用中国计量院透射比标准镜片进行校准。

PHA的产品用户已经覆盖了眼镜产品国家重点实验室及中国各大眼镜产业基地。
