超低噪声。更多详情。

看到从未见过的信号详情。

• 示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
• 5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
• 1 mV/div 和 1 GHz 时的噪声 <55 μV

• 50 mV/div 和 10 GHz 时的噪声 <1.25 mV

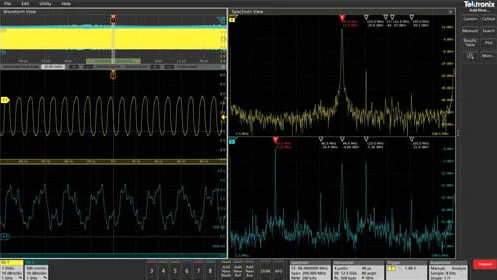

• 同步多通道频谱分析

  获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。

  • 任何模拟通道均可视为波形、频谱或两者
  • 射频频率或幅度变化时绘图和触发
  • 频谱和时域波形同步以与射频和时域事件相关联
  • 频谱控制（例如中心频率和 RBW）完全独立于时域控制

  简化的高级分析

  在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。

  • 自动化测量与趋势分析
  • Spectrum View（频谱视图）同步多通道频谱分析
  • 高级抖动分析
  • 高级功率分析
  • 低噪声纹波测量
  • 内存分析和调试
  • 高速串行一致性
  • 5G NR 信号分析

  保真度从探头端部开始

  通过 4、6 或 8 FlexChannel® 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。

  • 内置 1 MΩ 至 50 Ω 输入端
  • 每个输入附带 1 GHz 低负载无源探头
  • TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头
  • TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 - 非常适合测量高速通信

  规格概述

  输入通道
  4、6 或 8 FlexChannel 输入。
  每个 FlexChannel 提供一个模拟信号输入或者连接 TLP0581 探头实现 8 路数字逻辑输入

  带宽1
  1、2.5、4、6、8 或 10 GHz

  采样率
  50 GS/s（2 个模拟通道）
  25 GS/s（4 个模拟通道）
  12.5 GS/s（模拟通道超过 4 个）

  记录长度 1
  1 G 样点（4 个通道）
  500 M 样点（通道超过 4 个）

  信号发生器1
  13 种标准波形，加上任意波形

  数字电压表2
  4 位

  触发频率计数器 2
  8 位

  显示器
  15.6 英寸 (385 mm)
  TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏

  型号	模拟带宽	采样率	记录长度	模拟通道	数字通道数	函数发生器输出
  MSO66B	1 GHz - 10 GHz	Up to 50 GS/s	62.5 M - 1 G	6	Up to 48 (optional)	1 (optional)
  MSO68B	1 GHz - 10 GHz	Up to 50 GS/s	62.5 M - 1 G	8	Up to 64 (optional)	1 (optional)
  MSO64B	1 GHz - 10 GHz	Up to 50 GS/s	62.5 M - 1 G	4	Up to 32 (optional)	1（选配）
