圆盘式（热动力)疏水阀进口国标??CS19H CS49H

商品详情

品牌：博希阀门有限公司型号：CS19H(Y型)，TD型材质：碳钢

连接形式：螺纹种类：圆盘式 公称通经：15~50（mm）

适用介质：水 压力环境：常压 工作温度：常温

标准：国标 流动方向：单向 驱动方式：热力

零部件及配件：球体形态：自由式,其他 类型(通道位置)：二通式

规格：DN15,DN20,DN25,DN32,DN40,DN50

产品型号：CS19H CS49H

使用介质：饱和蒸汽凝结水

一、热动力圆盘式蒸汽疏水阀介绍

圆盘式（热动力)疏水阀进口国标CS19H CS49H

是根据热动力学原理，利用蒸汽和凝结水的热动力学不同的特征，引起动能和势能动静压变化，使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。广泛用于蒸汽主管道，伴热管线、夹套蜗及各种小型蒸汽设备。

二、热动力圆盘式蒸汽疏水阀工作原理

圆盘式（热动力)疏水阀进口国标CS19H CS49H

是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。

三、热动力圆盘式蒸汽疏水阀结构特点

1，本阀结构结实、重量轻、体积小使用压力范围大，不需要任何调节。

2，具有空气排放装置，迅速排除初时空气、保证快速气动。

3，可承受过热蒸汽、抗冰冻能力强，安装不受限制，均能正常工作。

四、热动力圆盘式蒸汽疏水阀用途

适用于高温蒸汽主管和过热汽管网的阻汽排水。

五、热动力圆盘式蒸汽疏水阀连续排水量表（公斤/小时 kg/h）

1，压差是指“疏水阀”入口端与出口端的压力差。

2，排量是指蒸汽凝结水在单位小时内连续排放的量。

六、热动力圆盘式蒸汽疏水阀结构图

阀口被关闭时，阀片上部的蒸汽被封存在阀帽内，形成汽室。直到汽室里的蒸汽冷凝降温后，汽室内的压降促使阀片重新被推开，继续排放凝结水。

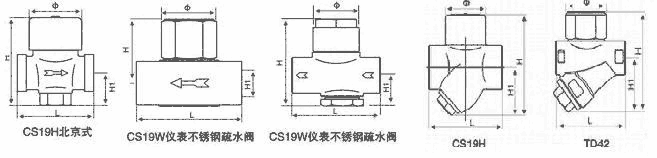

【外形连接尺寸】：
